Modelling
VISI Modelling è il software CAD avanzato per la modellazione di solidi e superfici complesse, basato su Parasolid® e integrato con i processi di produzione.
Software avanzato per la modellazione di solidi e superfici complesse
VISI Modelling è il modulo base dell’intera suite VISI e rappresenta una soluzione completa per la modellazione CAD di solidi e superfici ad alta complessità. Basato sul kernel Parasolid®, standard di riferimento del settore, VISI Modelling offre la massima flessibilità per costruire, modificare e riparare modelli 3D anche molto articolati, garantendo precisione geometrica e continuità delle superfici.
Grazie alla combinazione tra modellazione solida, superfici avanzate e wireframe, VISI consente di lavorare senza vincoli su qualsiasi tipo di geometria, rendendolo ideale per stampisti, progettisti meccanici e uffici tecnici che operano in contesti produttivi complessi.
Modellazione ibrida solida e superfici
VISI Modelling mette a disposizione una vera modellazione ibrida, permettendo di utilizzare solidi, superfici e wireframe in modo combinato e dinamico. Le funzioni di modellazione solida includono operazioni booleane evolute come unione, sottrazione, estrusione, rivoluzione, sweep, cavità e intersezioni, ideali per geometrie prismatiche e strutturate.
La modellazione delle superfici completa il sistema con strumenti dedicati alla creazione di forme libere e organiche: loft, sweep, superfici rigate, drappeggi, patch n-sided, superfici tangenti e draft. L’editing avanzato delle superfici consente di modificare con facilità geometrie importate o di costruire modelli complessi mantenendo il pieno controllo sulla qualità della curvatura.
Advanced Modelling e deformazione intelligente
Il modulo Advanced Modelling consente di deformare i modelli mantenendo l’integrità geometrica e la continuità delle superfici fino ai vincoli G4, requisito fondamentale per componenti ad alta qualità estetica o con prestazioni aerodinamiche elevate.
Le funzioni di piegatura, torsione, allungamento e deformazione permettono di definire condizioni geometriche iniziali e finali, guidando la modifica del modello in modo controllato. Questa tecnologia è particolarmente efficace per compensazioni di ritorno elastico su lamiera, ottimizzazioni di design e correzioni di geometrie complesse.
Simulazione cinematica e verifica dei movimenti
VISI Modelling integra strumenti di simulazione cinematica che consentono di analizzare e validare i movimenti di meccanismi complessi. Attraverso vincoli cinematici è possibile simulare il comportamento di ingranaggi, guide, cremagliere e camme, verificando interferenze e collisioni prima della produzione.
Le timeline di simulazione permettono di controllare l’inizio e la fine dei movimenti, rendendo VISI uno strumento efficace anche per la validazione funzionale di assiemi meccanici articolati.
Riparazione e modifica dei modelli CAD
VISI Modelling eccelle nella riparazione di modelli CAD importati. Piccoli gap tra superfici vengono sanati automaticamente, evitando lunghe ricostruzioni manuali. In caso di superfici mancanti o corrotte, il sistema genera automaticamente curve di bordo per ricostruire nuove superfici in modo rapido e preciso.

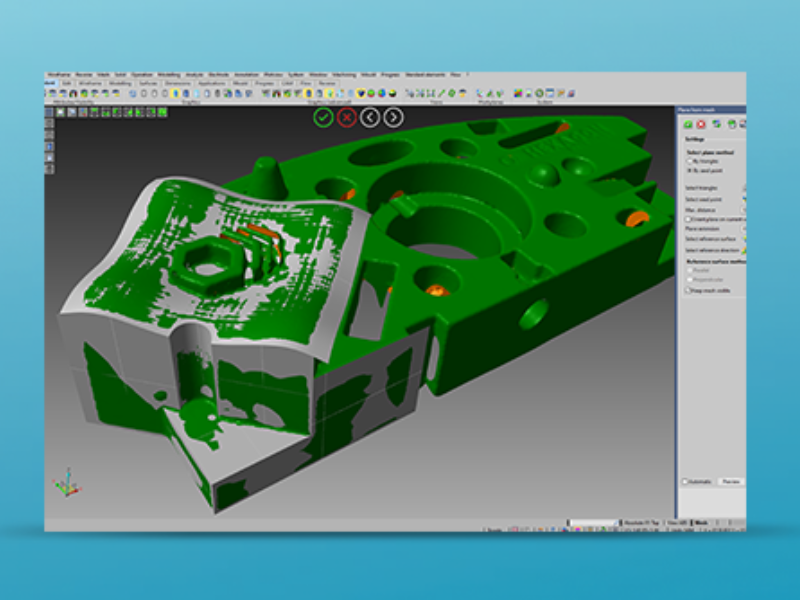

È possibile confrontare superfici nuove e originali per verificare deviazioni dimensionali e di curvatura, garantendo il rispetto delle tolleranze. La chiusura delle superfici in solidi consente di sfruttare immediatamente i vantaggi della modellazione solida, semplificando le fasi successive di progettazione e produzione.
Miscelazioni avanzate e gestione delle curve
VISI offre strumenti di miscelazione estremamente potenti, con supporto a raccordi a raggio costante, variabile, ellittici, iperbolici e a disco, applicabili direttamente su modelli solidi. Le miscele possono essere propagate automaticamente lungo bordi tangenti, accelerando la rifinitura dei componenti.
La gestione avanzata delle curve consente di creare e modificare curve 3D complesse: elicoidali, ellittiche, iso-parametriche, a spirale e curve meccaniche. Le funzioni di editing permettono di forzare tangenza, continuità e periodicità, semplificando la creazione di geometrie di alta qualità per superfici, rifilature e lavorazioni CAM.
Facilità d’uso e produttività
L’interfaccia intuitiva di VISI Modelling rende il software immediatamente operativo. Comandi chiari, icone personalizzabili, tasti funzione programmabili e operazioni illimitate di annullamento e ripetizione permettono di lavorare in modo rapido e sicuro anche su progetti complessi.
Il controllo multilivello, la gestione di più origini e il rendering superveloce con mappatura delle texture facilitano la visualizzazione e l’analisi di grandi assiemi CAD. Tutti i dati vengono gestiti all’interno di un unico file, semplificando l’organizzazione e la condivisione dei progetti.
Dalla progettazione alla produzione
VISI Modelling è perfettamente integrato con i moduli di produzione VISI. Una volta completata la progettazione, il riconoscimento automatico delle feature consente di preparare rapidamente le lavorazioni, applicando cicli di foratura e fresatura 2D corretti. Per geometrie più complesse, VISI Machining genera percorsi utensile convenzionali, HSM e a 5 assi direttamente sul modello CAD.
Mantenere l’intero processo, dalla progettazione alla produzione, all’interno dello stesso ambiente garantisce coerenza dei dati, riduce gli errori e accelera l’intero flusso produttivo.
Perché scegliere VISI Modelling
VISI Modelling è la scelta ideale per chi necessita di un sistema CAD potente, flessibile e orientato alla produzione, capace di gestire geometrie complesse, superfici di alta qualità e modelli difficili da riparare, senza compromessi su precisione e affidabilità.
Un Vero sistema di modellazione ibrida
VISI Modelling è un potente modellatore di solidi e superfici che combina lo standard di mercato Parasolid® per i solidi con le superfici, gli strumenti di analisi, ed il disegno 2D. Offre una completa flessibilità nella costruzione, modifica o correzione di matematiche 3D complesse, il tutto integrato in un unico ambiente condiviso anche dalle altre applicazioni della famiglia VISI
Caratteristiche principali:
- Interfaccia grafica intuitiva
- Ampia gamma di interfacce CAD
- Standard di mercato Parasolid
- Modellazione combinata solidi & superfici in ambiente wireframe
- Operazioni booleane per solidi & superfici
- Riparazione ed analisi di superfici
- Gestione di edges con tolleranze
- Funzionalità sui raccordi
- Costruzione di curve per la meccanica
- Creazione messa in tavola automatica
- Creazione automatica della lista materiali (B.O.M.)
Estesa gamma di interfacce CAD
VISI può importare file PARASOLID, IGES, CATIA v4, v5, v6, Pro-E, Creo, Inventor, UG-NX, STEP, Solid Works, Solid Edge, ACIS, DXF, DWG, STL e VDA. L’estesa gamma di traduttori garantisce al progettista compatibilità con tutti i fornitori. File molto grandi sono gestiti senza problemi ed eventuali record corrotti vengono scartati durante il processo di importazione. Le aziende che ricevono abitualmente modelli complessi possono trarre grandi vantaggi dalla facilità con cui i file CAD dei loro clienti possono essere gestiti, indipendentemente dal sistema con cui siano stati generati.
Reale modellazione ibrida solidi-superfici
VISI può lavorare con solidi, superfici e wire-frame combinati senza alcuna restrizione. I comandi di modellazione solida includono sottrazione, unione, intersezione, sede di oggetto, cavità, raccordi a raggio fisso e variabile. Le funzioni di modellazione superficiale includono patch a 3, 4 o “n” lati, superifici di scorrimento su 1 o 2 direzioni con generatrici multiple, spoglia, superfici tangenti, tubolari, rigate, di rivoluzione. Questa grande varietà di funzioni di modellazione, combinate con funzione di editing delle superfici, rende agevole la correzione di geometrie importate che possono risultare corrotte, ed anche costruire da zero i modelli più complessi.
Riparazione di superfici e funzioni di editing
Piccole discontinuità tra superfici di modelli importati possono essere eliminate automaticamente, evitando così la lunga e tediosa operazione di costruzione manuale di superfici molto piccole. Dove le superfici sono corrotte o mancanti VISI crea automaticamente le curve di bordo che rendono semplice la generazione di una nuova superficie usando le complete funzionalità di modellazione. Per verificare le tolleranze, è possibile confrontare la vecchia e la nuova superficie e controllare la distanza massima e minima, nonché la differenza di curvatura. La chiusura a solido di un modello superficiale elimina i problemi che si potrebbero presentare nel seguito della progettazione e rende più semplice togliere o aggiungere fori, raccordi o altre particolarità di modellazione. La possibilità di passare da modello solido a superficiale e viceversa, fornisce una libertà illimitata nella gestione delle modifiche di matematiche CAD complesse.
Potenti funzionalità per la generazione di raccordi
A raggio costante, a raggio variabile, a disco, iperbolici ed ellittici: raccordi di questi tipi possono essere generati direttamente sul modello solido. È possibile propagare il raccordo lungo bordi tangenti, in modo da rendere più veloci le operazioni.
Nei casi più complessi, è possibile generare il raccordo come superficie senza trimmare le superfici/facce adiacenti: in questo modo è possibile verificare il risultato prima di procedere alla trimmatura finale. Con VISI Modelling è semplice aggiungere raccordi anche al più complicato dei modelli.
Potenti comandi per la costruzione di curve 3D e curve di divisione stampo
Il sistema consente di identificare e creare la curva di divisione teorica e imprimerla sulle sottostanti superfici in modo automatico. Costruire altre curve 3D come isoparametriche, sezioni o bordi. Editare le curve per forzare la tangenza, spostare i punti di controllo, unirle od estenderle.
Con strumenti come questi è semplice giungere alla linea di divisione ideale per il componente, o creare curve complesse da usare per successive modellazioni o lavorazioni CN.
Facilità d’uso
Semplici menu ed icone con “help” in linea sensibile al contesto rendono facile e veloce la fase di apprendimento di VISI-Modelling. L’uso di tasti-funzione per le operazioni di rotazione, zoom e pan, combinati ai tasti del mouse ed ai tasti-funzione programmabili, rende molto fluido l’utilizzo del software. Le funzioni di “undo” e “redo” illimitate con possibilità di “contrassegnare” particolari passi consentono all’utente di muoversi agevolmente, avanti e indietro, nel processo di progettazione. I modelli CAD importati possono essere liberamente gestiti e modificati dal sistema. La disponibilità di layer multipli e di origini multiple, insieme a tavole di colori e stili di linea definibili dall’utente, rende agevole creare e revisionare anche i progetti più complessi. VISI Modelling può lavorare con solidi multipli nello stesso ambiente; nella progettazione di stampi e attrezzature, la possibilità di creare ed editare nella stessa sessione tutti i componenti garantisce grande flessibilità. Diverse modalità di visualizzazione ombreggiata, insieme alla disponibilità di un modulo opzionale per il rendering foto-realistico, offrono la possibilità di visualizzare nel migliore dei modi modelli e assemblaggi.
Creazione automatica di tavole 2D
Sezioni complesse, viste e dettagli possono essere create automaticamente dal progetto 3D. Con la disponibilità di una vasta gamma di funzioni di quotatura associative complete di tolleranze, di annotazioni e di simboli, è agevole creare un set completo di tavole 2D. Al cambiare del modello tridimensionale, le tavole 2D possono essere aggiornate automaticamente, grazie ad una gestione associativa. Una potente gestione dell’assemblaggio consente di generare agevolmente una distinta base completa di tutte le informazioni necessarie a completare il progetto: quantità, misure, fornitori, descrizioni.
Moduli per le Lavorazioni

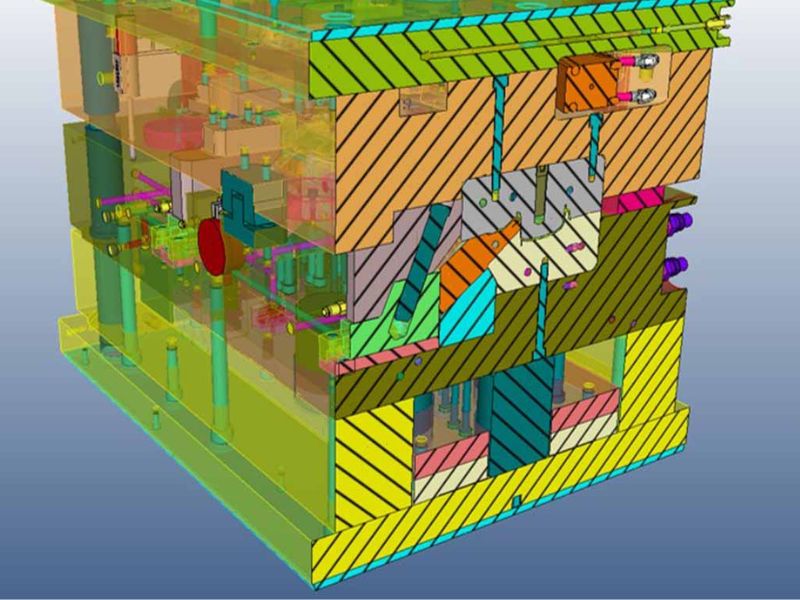

Tutti gli applicativi VISI condividono ed operano nello stesso ambiente. Moduli specializzati come VISI Mould e VISI Progress sono disponibili per costruire lo stampo necessario a produrre il modello, sia esso in plastica o lamiera, importato da un altro sistema CAD o modellato con VISI Modelling. Applicativi di analisi come VISI Split consentono di verificare la producibilità di un modello e controllare l’operatività dell’attrezzatura prima di passare alla fase di lavorazione.
Una volta che lo stampo è stato definito, la lavorazione delle piastre può essere preparata tramite il Riconoscitore automatico di Feature, in grado di riconoscere le forme lavorabili, fori o tasche, e di generare gli opportuni percorsi utensile a 2 assi e mezzo. Per le matematiche complesse, VISI Machining genera i percorsi utensili direttamente sul modello, anche utilizzando tecnologie adatte alle fresatrici ad alta velocità o le lavorazioni a 5 Assi. La gestione integrata dell’ambiente di modellazione con quello di lavorazione, consente di eliminare potenziali errori di conversione e semplifica l’intero processo di progettazione. Essendo VISI un sistema integrato, la lavorazione delle singole piastre può essere realizzata in modo automatico tramite il riconoscitore di feature. Tutte le forature vengono riconosciute in modo automatico ed il corretto ciclo di lavorazione viene associato alle stesse. Per la lavorazione di matematiche complesse VISI Machining consente di gestire sia lavorazioni di fresatura tradizionali che per l’alta velocità. Le sedi di punzoni e le reative matrici possono essere facilmente lavorate tramite il sistema di Wire EDM.
Simulazione Cinematica
E’ possibile gestire l’animazione delle parti dello stampo o dell’attrezzatura, che possono spostarsi e ruotare secondo la legge di movimento impostata per ogni singola parte. Possibilità di composizione dei set rigidi con Solidi, superfici, STL, entità Wireframe o creati esportando da layer, gruppi di layer o Assemblato. Estesa gamma di vincoli definibili, inclusi ruota dentata, cremagliera e molla. Gestione della fisica dinamica delle parti, in modo che se una parte che si sta spostando va in interferenza con un’altra, la “spinge” per simulare correttamente, ad esempio, gli effetti di un fine corsa di un carrello. Nell’ambiente “studio del movimento”, la gestione delle movimentazioni è fatta con Time Line che, se opportunamente sincronizzate, permettono di verificare con buona precisione il funzionamento di un cinematismo anche complesso. Possibilità di muovere tutti i componenti dello stampo o dell’attrezzatura lungo direzioni stabilite, ma senza muoverli realmente (gestione esploso). In questo modo, si possono vedere lo stampo o l’attrezzatura aperti o chiusi, creare la messa in tavola ed eseguirne facilmente la pallinatura.
